当今复杂电子产品测试中，需求多种电压等级的直流激励，如航电标准测试和汽车电子测试，要求直流电压能够达到540vdc，甚至是1000vdc，且对直流变化斜率也有较高要求，常规直流电源无法满足测试需求。

高压高斜率直流电能，怎么实现？

阿美特克asterion ac系列高性能交直流程控电源具有直流输出模式，标配双直流量程250v和500v，支持快速的直流电压变换，精准稳定，纹波噪声低。

·当测试需求小于500vdc时，可直接满足应用需求。

·当测试需求大于500vdc时，可通过三相电源的两相分相的方式实现更高电压输出，最高直流输出可达1000vdc。

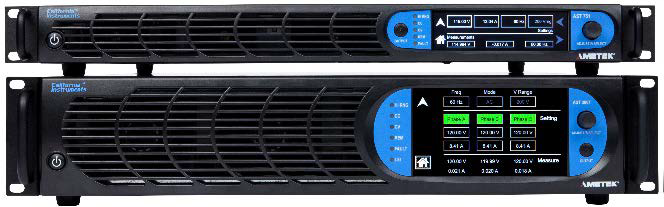

ametek加州仪器品牌 asterion ac系列交直流程控电源输出功率500va–36kva，交流电压量程200v/400v，直流量程250v/500v，支持创新ix2电流倍增技术，为高性价比的精密电源设定了新标准。其型号丰富，指标优异，功能全面，带有触摸显示屏和多种常用通信接口，标配五年质保。

硬件连接: 选择asterion ac系列交直流电源三相输出中的两相作为正负端，例如选择a相为输出的正极，b相为输出的负极，注意输出return端子需要全部与机壳短接。

电源设置: 开启asterion ac系列交直流电源后，选择直流模式和量程（通常为高量程），根据实际需求设置电压参数和电流参数。其中，正极的电压参数为正数，负极的电压参数为负数；通常电压参数为所需高压数值的一半。电流参数需要大于实际电流数值且小于电路承受的最大电流。

测试案例

在众多的高压高斜率直流测试需求中，最典型的应用为航电标准测试中的hdc项目测试。其需要电源输出单相540vdc的电能，并按照要求快速变化，以评估被测物的性能与功能是否符合航电标准，如gjb181b或do160。

以下测试案例，详细介绍了使用asterion ac系列交直流程控电源实现高压高斜率的直流电能的输出。

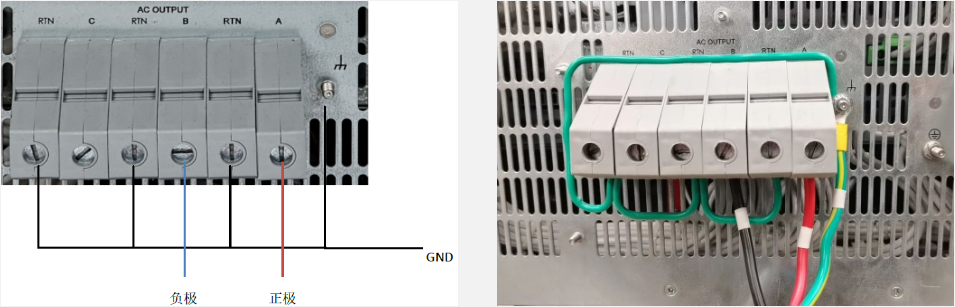

1. 正确连接asterion ac系列电源与被测物硬件，a相连接被测物正极，b相连接被测物负极，return端子全部与机壳和短接。

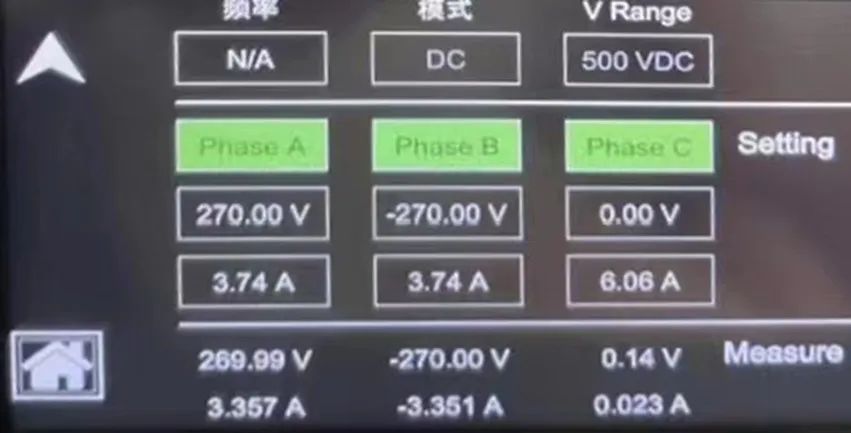

2. 在asterion ac系列交直流程控电源前面板设置参数。直流模式的高量程条件下，设置a相电压为270v，b相电压为-270v。asterion ac系列18k型号电源在540vdc输出时最大电流为22.22a，这里设置值为3.74a。

3. 启动电源输出，使用示波器测试，结果如下。asterion ac系列交直流程控电源正确输出540vdc的直流，且直流信号质量高，噪声低，过冲指标优异。
